지진계의 작동 원리: 미세한 흔들림을 기록하는 기술

지표가 흔들릴 때 그 순간을 정확히 기록하는 장치는 지진 연구의 출발점이다. 지진계는 눈에 보이지 않을 정도의 미세한 진동을 전기적 신호로 바꾸어 시간 흐름에 따라 기록한다. 한 줄의 파형처럼 보이는 그래프 뒤에는 관성, 감쇠, 변환이라는 물리·공학적 단계가 촘촘히 배치되어 있다. 이 글은 지진계 내부에서 무슨 일이 일어나는지, 그 데이터가 어떤 의미를 갖는지, 그리고 사회가 그 정보를 어떻게 활용하는지까지 차근차근 설명한다. 중학생도 이해할 수 있도록 기본 개념을 먼저 소개하고, 전문 용어는 간단히 풀어 적었다. 신뢰할 수 있는 관측은 정확한 원리를 이해할 때 시작된다.





관성과 감쇠: 흔들리는 것은 땅, 버티는 것은 추

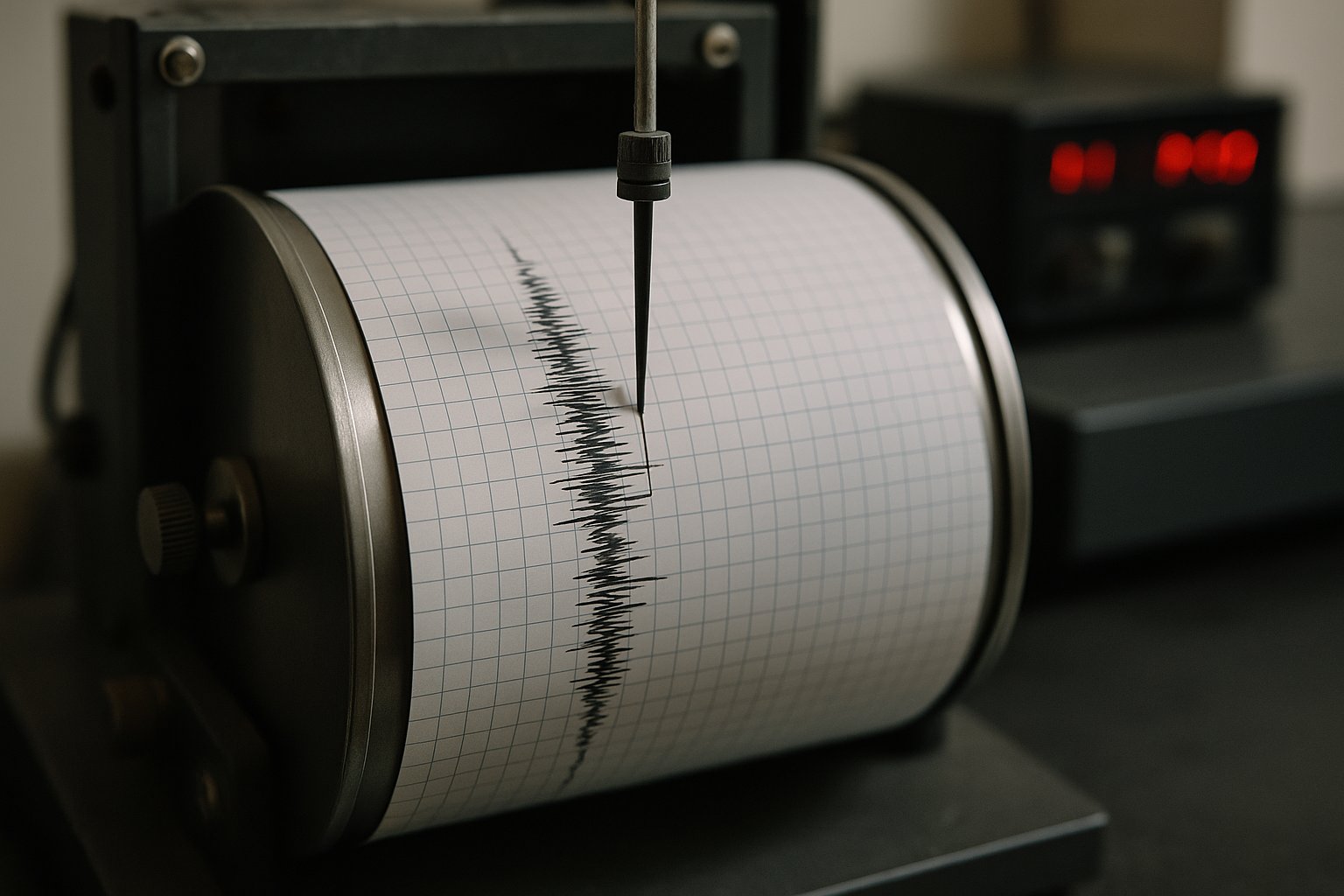

지진계의 핵심은 무겁고 자유롭게 매달린 추(관성질량)와 그 추를 지탱하는 골격(프레임)이다. 지진이 오면 프레임은 땅과 함께 흔들리지만, 추는 관성 때문에 상대적으로 덜 움직인다. 이 상대 변위가 곧 진동의 크기다. 단, 추가 계속 출렁이면 신호가 번지므로 감쇠장치(유체저항, 자기유도 브레이크 등)를 넣어 진동을 빠르게 가라앉힌다. 옛 지진계는 종이 드럼 위에 펜을 대고 기록했다. 오늘날에는 센서가 상대 변위를 전기 신호로 바꾸고, 증폭·필터링을 거쳐 디지털로 저장한다. 변위를 직접 재는 변위형, 속도에 비례해 전압이 생기는 전자기 유도형(코일·자석), 압력을 전하로 바꾸는 압전형(결정에 힘이 가해지면 전하 발생)까지 원리는 다양하지만 공통점은 하나다. 땅과 추 사이의 상대적 운동을 안정적으로, 노이즈 없이, 시간 정확도와 함께 포착하는 일이다.



지진파와 기록: 파형이 말해주는 위치·크기·성질

지진파는 종류가 다르다. 지구 내부를 통과하는 종파(P파)는 압축·팽창을 번갈아 만들며 가장 먼저 도착한다. 전단 변형으로 전파되는 횡파(S파)는 그다음에 도착하고, 표면을 따라 퍼지는 표면파는 도달이 늦지만 흔들림이 크게 느껴진다. 지진계는 여러 방향(수직, 동서, 남북)의 센서를 묶어 관측소를 구성한다. 여러 관측소의 도착시간 차이를 비교하면 진원(지진이 시작된 위치)을 삼각측량으로 계산할 수 있다. 파형의 진폭과 주파수 성분을 분석하면 규모(에너지 방출량의 지수척도)와 진도(지역 체감 강도)를 구분해 해석할 수 있다. 디지털 신호처리에서는 표본화 주파수, 대역필터, 위상응답 같은 개념이 중요하다. 낮은 주파수에 민감한 장주기 지진계는 먼 대지진을, 높은 주파수에 민감한 단주기 센서는 근거리의 작은 사건과 구조물 진동을 잘 포착한다. 한 장의 지진기록(지진도, seismogram)은 도착순서, 최대진폭 시점, 여진 꼬리 등 읽을 거리로 가득하다.



역사와 진화: 구슬에서 반도체까지 이어진 정밀화의 길

기원후 2세기 중국의 장형은 방향을 알려주는 지진감지기(지진의 징후를 구슬로 표시하는 장치)를 고안했다. 근대 들어 진동을 연속적으로 기록하는 장치가 등장했고, 19세기 후반에는 스프링에 매단 질량과 드럼식 기록계를 조합한 현대적 지진계가 보급되었다. 20세기에는 전자회로가 더해지며 감도와 시간정확도가 크게 향상되었다. 오늘날의 표준은 반도체 기반의 광학 변위센서, 정밀 코일-자석 조합, 또는 압전소자와 같은 트랜스듀서가 다축으로 묶인 디지털 지진계다. GPS·원자시계로 동기화된 시간표준을 써서 전 세계 관측망의 기록이 동일한 타임스탬프를 공유한다. 잡음을 줄이는 기계적·전자적 설계도 더해졌다. 온도 변화에 의한 드리프트를 억제하는 온도안정화, 케이블 진동을 줄이는 배선, 전원 변동을 막는 정전압 회로 등이 대표적이다. 이렇게 축적된 기술은 지구 내부의 탄성구조를 연구하고, 화산 활동을 감시하며, 인공지진(발파, 공사 진동)과 자연지진을 구분하는 정밀 해석으로 이어졌다.



사회적 영향과 응용: 경보, 설계, 모니터링이 연결되는 생명·재산 보호 체계

지진계가 단지 연구도구에 머물지 않는 이유는 경보와 안전에 직결되기 때문이다. 조기경보 시스템은 P파의 빠른 도착을 이용해 뒤따르는 더 큰 흔들림을 수초에서 수십초 전에 알려준다. 이 짧은 시간에도 열차 감속, 가스밸브 차단, 엘리베이터 정지 같은 안전 조치를 자동으로 수행할 수 있다. 건축·토목 분야에서는 지진계 자료로 지역의 지반특성을 추정해 내진설계 기준을 세분화한다. 같은 규모의 지진이라도 연약지반은 흔들림이 증폭되므로 구조물의 고유주기와 맞물리지 않도록 설계를 조정한다. 장기 모니터링은 노후 교량과 대형 탱크, 데이터센터 랙 구조의 상태감시에도 쓰인다. 산업 현장에서는 기계 고장의 전조가 되는 미세 진동을 선별하는 조건감시 시스템으로 확장되었다. 도심 지진관측망은 시민에게 실시간 체감강도 지도를 제공해 혼란을 줄이고, 교육·훈련 자료로도 활용된다. 데이터 공개와 표준화는 학계·산업계가 같은 언어로 위험을 평가하도록 돕는다.



정확한 기록이 신뢰를 만든다

지진계는 관성질량과 감쇠, 센서 변환과 시간동기화라는 물리·공학의 기본 위에 세워졌다. 파형을 읽으면 진원의 위치와 깊이, 지반의 특성, 구조물의 반응까지 한 장의 데이터로 연결된다. 경보와 설계, 모니터링으로 이어지는 응용은 생명과 재산을 보호하는 사회적 안전망을 강화한다. 장비의 감도·대역·잡음특성, 설치환경, 보정 절차를 꾸준히 점검할 때 기록은 더 정확해지고, 그 정확성이 곧 신뢰와 의사결정의 품질을 높인다. 미세한 흔들림을 놓치지 않는 기술의 정밀함은, 불확실한 자연 속에서 위험을 예측하고 대비하려는 인간의 꾸준한 노력 그 자체다.
